Das bautek Terrassenlager - schnell, einfach, clever...

Die rationelle Lösung für sichere und zuverlässige Dachterrassen

Die Firma bautek wurde im Jahr 1971 von den Zwillingsbrüdern Horst und Harald Zimmer mit der Branche der Flachdachprodukte gegründet. Aus dieser Zeit stammt auch unser Name bautek- "bautechnische Produkte"... Schnell bemerkten die beiden, dass man die angebotenen Terrassenlager verbessern könnte, da es immer wieder Probleme mit Undichtigkeiten und Verzug der Platten durch Witterung kam. Es entstanden Unebenheiten, die man nur noch sehr aufwendig und kostenintensiv korrigieren konnte. Diesem Problem setzten die Brüder Zimmer das bautek Terrassenlager entgegen: ein höhenverstellbares Stelzlager mit Einrast-Zähnchen, um ein selbständiges Verstellen der Höhe zu verhindern. Unser erstes Patent wurde angemeldet...





Aufgabe / Problem



Die herkömmliche Verlegung des Plattenbelags im Mörtel-, Sand- oder Kiesbett hat bei einer Vielzahl von Dachterrassen zu Bauschäden geführt. Das Oberflächenwasser dringt an den Plattenfugen ein und sammelt sich in den Unebenheiten der Dachabdichtung. Bei Minustemperaturen kommt es zu Frostaufbrüchen, und die Platten beginnen zu wackeln.



Im Sommer heizt sich der Plattenbelag stark auf und dehnt sich aus. Die Schubkräfte werden auf die Dachhaut übertragen und beschädigen die Abdichtungsbahnen. Es kommt zu Undichtigkeiten, die außerordentlich schwierig zu lokalisieren sind.



Das Gewicht des Mörtel-, Sand- oder Kiesbetts belastet die Dachkonstruktion zusätzlich, so dass sie entsprechend stabiler und teurer ausgeführt werden muss.





Lösung

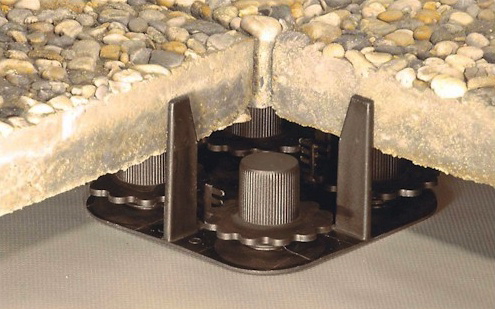

Durch die Verlegung der Bodenplatten auf bautek-Terrassenlagern werden die bekannten Bauschäden vermieden. Das anfallende Oberflächenwasser kann durch die offenen Fugen unter dem Belag ohne Strömungswiderstand ablaufen.



Durch die lose Verlegung treten keine Bewegungsschäden durch temperaturbedingte Längenänderungen auf. Die Dachhaut liegt im Schatten des hinterlüfteten Plattenbelags und heizt sich weniger stark auf.

Dachabläufe werden vom Plattenbelag überdeckt. Die Dachlast wird durch den Wegfall der Mörtel-, Sand- oder Kiesschicht kleiner, die Dachkonstruktion billiger.



Schadhafte Platten können leicht ausgetauscht werden. Arbeits- und Zeitaufwand für die Verlegung sind gering.





Was ist das Besondere am bautek-Terrassenlager?



Es sind die sinnvollen Details, die auf eine jahrzehntelange praktische Erfahrung zurückzuführen sind. Mit der stufenlosen Höhenverstellung hat bautek Pionierarbeit geleistet. Seine Qualität hat das bautek-Terrassenlager seit 35 Jahren auf vielen 100.000 m2 Terrassenfläche unter Beweis gestellt.



Das abgedichtete Dach ist uneben. Versuch haben gezeigt, dass je nach Dachaufbau Unebenheiten von ca.

20 mm auszugleichen sind, damit der Plattenbelag eben und wackelfrei liegt. Beim bautek-Terrassenlager ist die Lösung direkt eingebaut: 20 mm Gewindeverstellung! Sie spart die Fummelei des Unterfütterns und damit auch Zeit und Zusatzkosten für Ausgleichsmaterial. Damit bei aufgesetzten Platten die Ausrichtung der Höhe ohne mehrmaliges Abheben der Platten erfolgen kann, sind an den Lagermuttern griffgünstige Verstellringe angebracht.





Vorteile des bautek Terrassenlagers



Das bautek Terrassenlager biete eine ganze Reihe von Vorteilen:



  • Durch die lose Verlegung des Plattenbelages auf bautek-Terrassenlager werden Bauschäden vermieden.
  • Das anfallende Oberflächenwasser fließt durch die offenen Fugen zwischen den Platten ungehindert ab.
  • Durch die lose Verlegung der Platten treten keine Bewegungsschäden durch temperaturbedingte Längenänderungen auf.
  • Die Dachabdichtung heizt sich durch den aufgestelzten Plattenbelag viel weniger auf.
  • Durch den Wegfall der Mörtel-, bzw. Kiesschicht kann die Statik der Betondecke geringer bemessen sein.
  • Pfützen gibt es nur da, wo sie nicht stören, unter dem Belag!
  • Der Arbeits- und Zeitaufwand für die Plattenverlegung sind gering.
  • Das bautek-Terrassenlager hat sich in den vergangenen 40 Jahren auf vielen Millionen qm Terrassenflächen bestens bewährt





Springen und Laufen



Springen und Laufen wurden mit einem Hammerwerk simuliert. Die kleinen Sperrzähne halten die Lagermuttern in der eingestellten Höhe und verhindern bei Wechselbeanspruchungen ein langsames Eindrehen. Bei dem stufenlos höhenverstellbaren bautek-Terrassenlager müssen die Lagermuttern nicht ständig nachjustiert werden. Das Eigengewicht des Plattenbelags und die verkehrslast werden über die ca. 185 cm2 großen Grundplatten der Terrassenlager auf den Unterbau übertragen. Damit keine Drucksprünge innerhalb der Auflagefläche auftreten, sind die Grundplatten glatt und geschlossen. Konische Verstärkungen im Bereich der Auflageböcke gewährleisten eine optimale Druckverteilung.

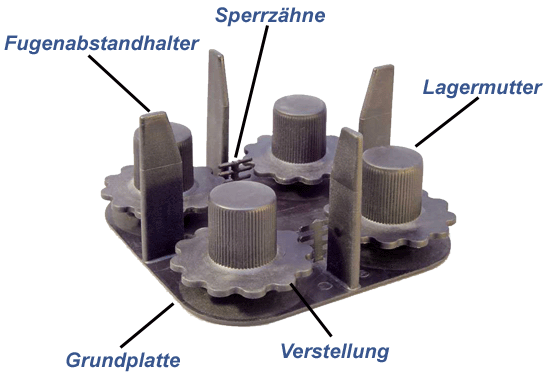

Konstruktion und Aufbau



Die Kanten der Grundplatten sind abgerundet und verhindern eine Beschädigung der Abdichtung. In der Mitte der Grundplatte verläuft eine Nut. Mit einem Folienmesser kann das Hauptlager in zwei gleichwertige Hauptlager geteilt werden, um so den Belag am Rand wirtschaftlich verlegen zu können.



Die 5 mm breiten Fugenabstandhalter trennen die Platten voneinander. Das Oberflächenwasser fließt ungehindert durch die offenen Fugen ab. Da Betonplatten häufig an den nicht sichtbaren unteren Kanten ausgebrochen sind, wurden die Abstandshalter so hoch bemessen, dass eine Abstützung an den glatten Plattenseiten gewährleistet ist. Der Übergang zur Grundplatte ist mit einer Kehlplatte verstärkt und verhindert ein Abbrechen des Fugenabstandshalters.



Empfehlungen



Die abgedichtete Dachterrassenfläche sollte nach außen ein Gefälle von 1-2% erhalten. Das kann durch den Einbau von konischen Wärmedämmplatten erreicht werden.



Die Wärmedämmung sollte ein Raumgewicht von mindestens 30 kg/m3 oder eine Druckfestigkeit von ca. 2-3 kg/cm2 aufweisen. Bei einer bituminösen Abdichtung sollte als oberste Lage eine Glasvlies-Bitumen-Dachbahn aufgebracht werden, die einen besseren mechanischen Schutz bei der Verlegung bietet.



Das weichmacherfreie bautek-Terrassenlager kann auf alle druckunempfindlichen Folien direkt verlegt werden.



Im Geländerbereich empfehlen wir die Befestigung eines L-Winkels zur Auflage der ersten Plattenreihe. Übergänge im Wandbereich können durch eine grobe Kiesschüttung aufgefüllt werden (evtl. mit Kiesfestiger). Bei stark begangenen Dachterrassen muss darauf geachtet werden, dass der Belag an den Terrassenrändern fixiert ist und die Platten press verlegt werden, um horizontale Verschiebungen zu vermeiden.



Das bautek-Terrassenlager ist nur für begehbare Dachterrassen geeignet, nicht für befahrbare!







Technische Daten

Material:

Farbe:

Auflagefläche der Grundplatte:

Verstellbereich der Lagermutter:

Größe der Grundplatte:

Höhe des Fugenabstandshalters:

Fugenbreite:

Verlegeart:

Verlegung am Rand:



Temperaturbeständigkeit:

Druckfestigkeit:

Terrassenlagerbedarf:

Empfehlung Plattengröße:

weichmacherfreies Polypropylen

schwarz

ca. 185 cm2, geschlossene Fläche mit Trennnut

37-57 mm stufenlos

140 x 140 x 75 mm

75 mm

5 mm, 4 Fugenabstandshalter

mit Kreuzfugen

durch Teilung des Hauptlagers in der Trennnut entstehen zwei gleichwertige Randlager

von -40 bis +100 Grad Celsius

über 500 kp pro Lagermutter

pro Platte ein Lager

50 x 50 cm, 60 x 40 cm oder 40 x 40 cm


technische Änderungen vorbehalten

Preis: € 3,15 pro Stück inkl. MwSt.

Händlerpreise und Mengenrabatt können Sie gerne per Email anfragen.
